Integration und transparente Hinterspritzung

 Im Speziellen für autonomes Fahren Radar - gedruckte elektronik transparent für radar - heizer - hinterspritzt mit kunststoff kontaktierung

U

Unsere Produktionsmaschinen entsprechen dem neuesten Stand der Technik und gewährleisten durch präzise Druckverfahren sowie hochgenaue Laserschnitttechnologie eine exakte Maßhaltigkeit und Qualität unserer Produkte.

Q

Unsere Qualitätskontrolle orientiert sich an den anspruchsvollen Standards der Luftfahrt- und Automobilindustrie, da wir überwiegend in diesen Branchen tätig sind. Zur Sicherstellung der Einhaltung dieser hohen Anforderungen unterliegt unser Qualitätsmanagement regelmäßigen Audits durch unsere Auftraggeber.

M

 Wir arbeiten ausschließlich mit hochwertigen Materialien, Pasten und Foliensubstraten

Foliensubstrate

Die Verwendung von gedruckten PTC-Polymeren (Positive Temperature Coefficient) auf Foliensubstraten erlaubt eine präzise Temperaturregelung und eine effiziente Integration in verschiedene Bauteile. Diese Systeme sind besonders vorteilhaft für Anwendungen, bei denen Platz- und Gewichtseinsparungen sowie eine gleichmäßige Wärmeverteilung entscheidend sind.

Leit- und druckfähige Pasten

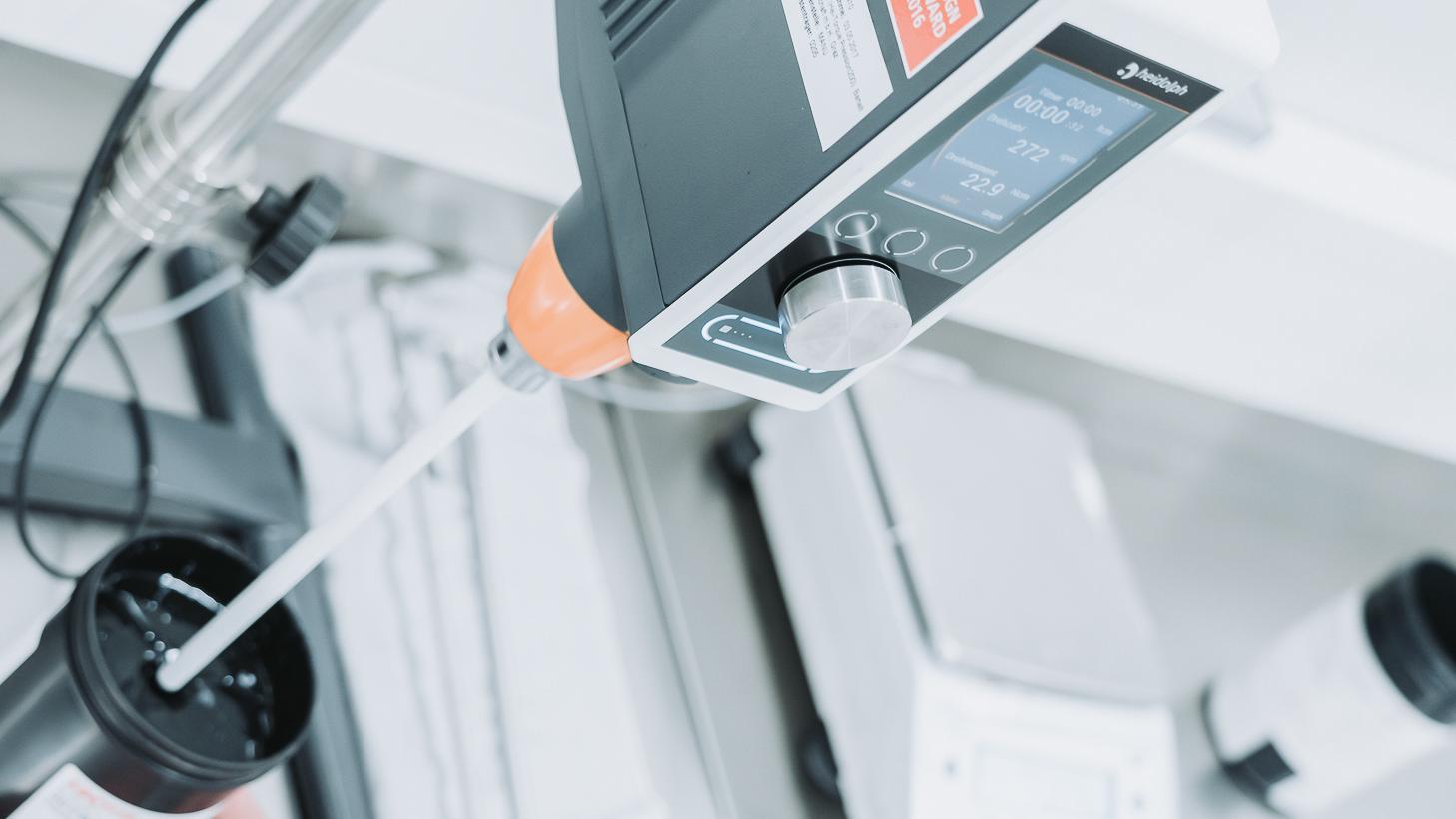

Wir verwenden in unseren Siebdruckprozessen unter Anderem eine leitfähige Silberpaste mit hoher elektrischer Leitfähigkeit (typischer Flächenwiderstand: 0,0057 Ohm/sq bei 25 µm) und guter mechanischer Stabilität. Die Paste ist mit gängigen Dielektrika und Kohlenstofftinten kompatibel und eignet sich für den Einsatz in kombinierten Materialsystemen. Sie bietet eine hohe Viskosität, gute Deckkraft (bis zu 10,6 m²/kg bei 10 µm Schichtdicke) und ist für industrielle Trocknungsprozesse (z. B. 15 Min. bei 120 °C) optimiert. Dadurch ist sie besonders geeignet für präzise und reproduzierbare Anwendungen im Bereich funktionaler Schichtsysteme.

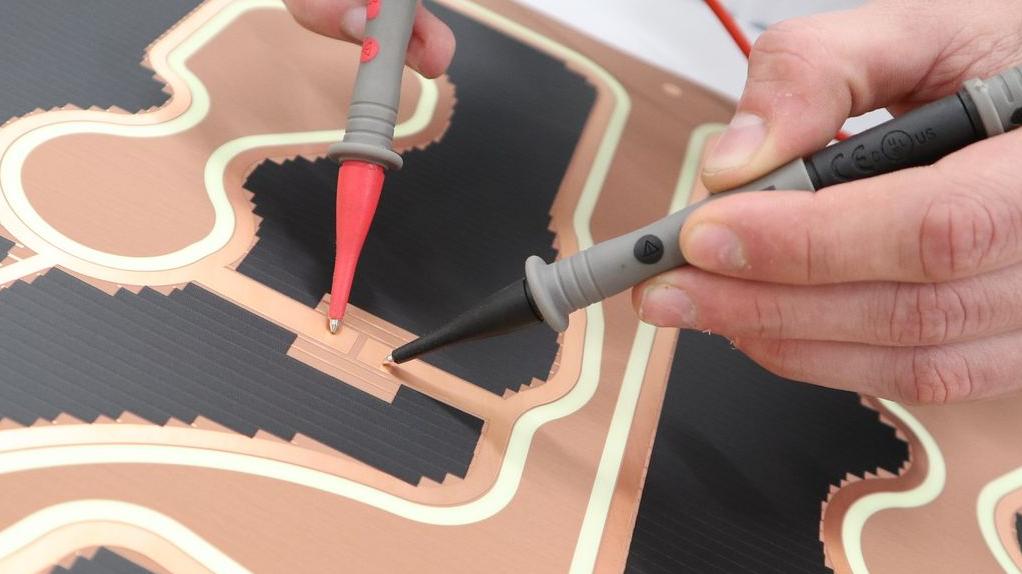

Dazu kommt auch eine druckbare PTC-Tinte auf Polymerbasis zur Herstellung selbstregelnder Heizelemente für Niederspannungsanwendungen (< 50 V) zum Einsatz. Das Material zeichnet sich durch einen positiven Temperaturkoeffizienten mit einem PTC-Verhältnis von über 8 aus und erreicht eine selbstregelnde Temperatur von ca. 60 °C, typischerweise auf Polyesterfolien.

Die Tinte weist bei 25 µm Schichtdicke einen spezifischen Widerstand von ca. 1.700 Ohm/sq auf und kann zur Widerstandsanpassung mit nichtleitfähigen Pasten gemischt werden. Sie ist mit leitfähigen Silbertinten kompatibel, wodurch sich hybride Funktionsstrukturen realisieren lassen.

Die Verarbeitung erfolgt im Siebdruckverfahren. Die hohe Thixotropie (TI: 7.0) und ein theoretischer Materialauftrag von bis zu 48 m²/kg bei 10 µm Schichtdicke ermöglichen eine gleichmäßige und reproduzierbare Applikation auf gängigen Substraten.
